加工サンプル



(クリックすれば拡大します。)

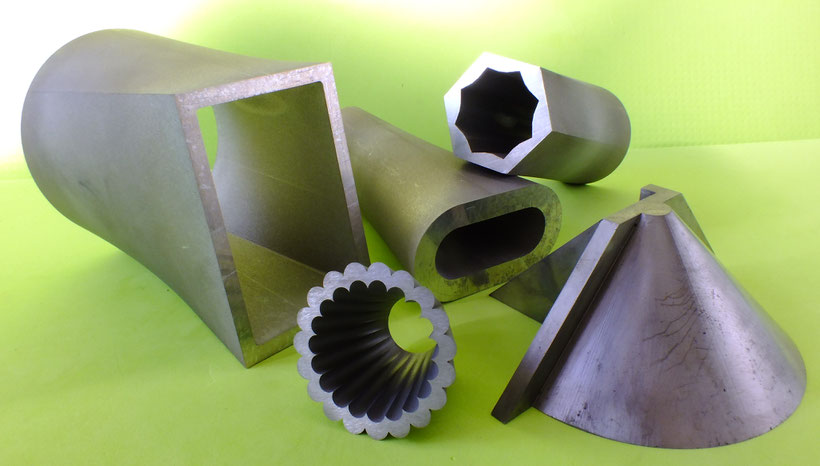

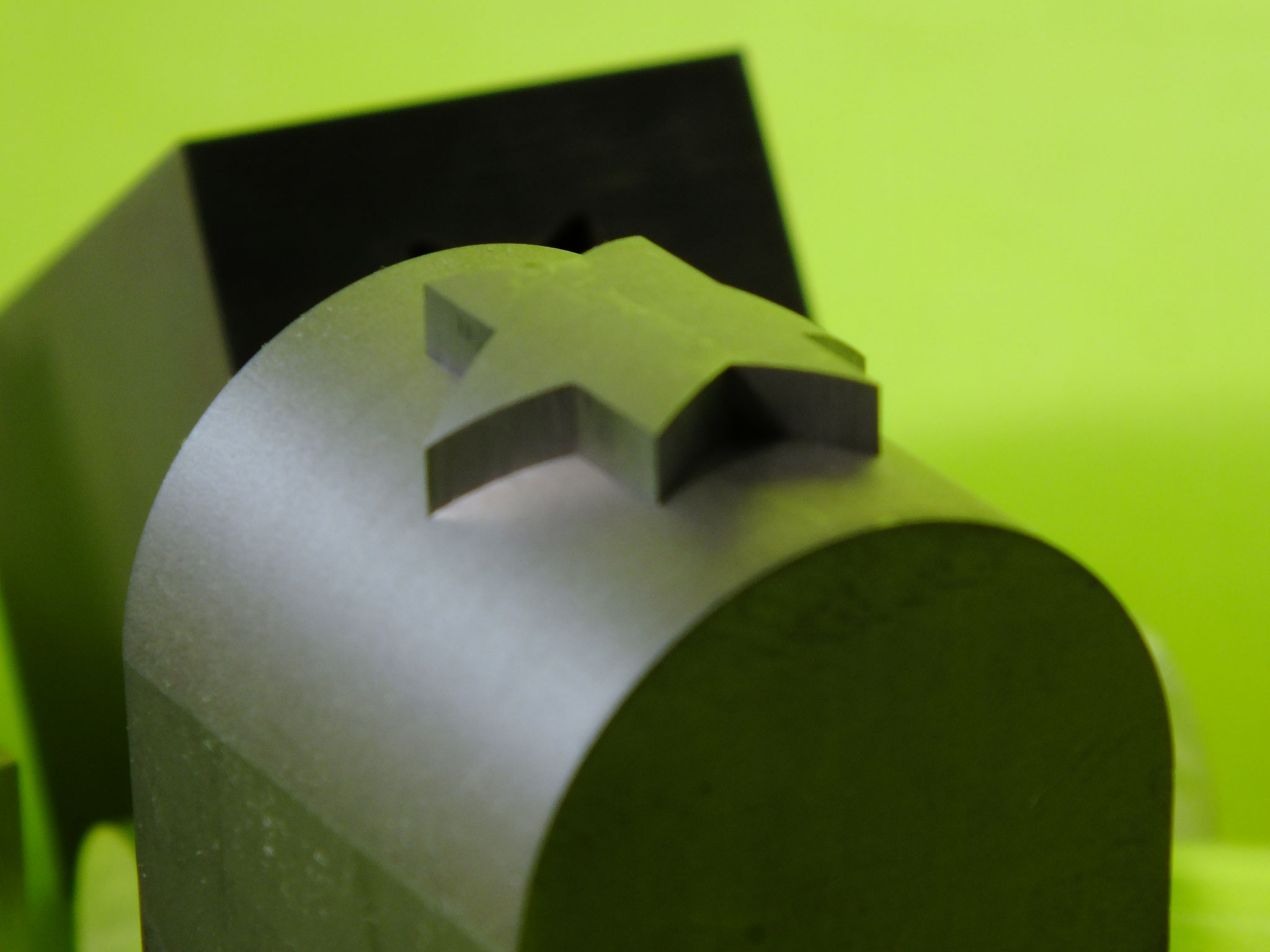

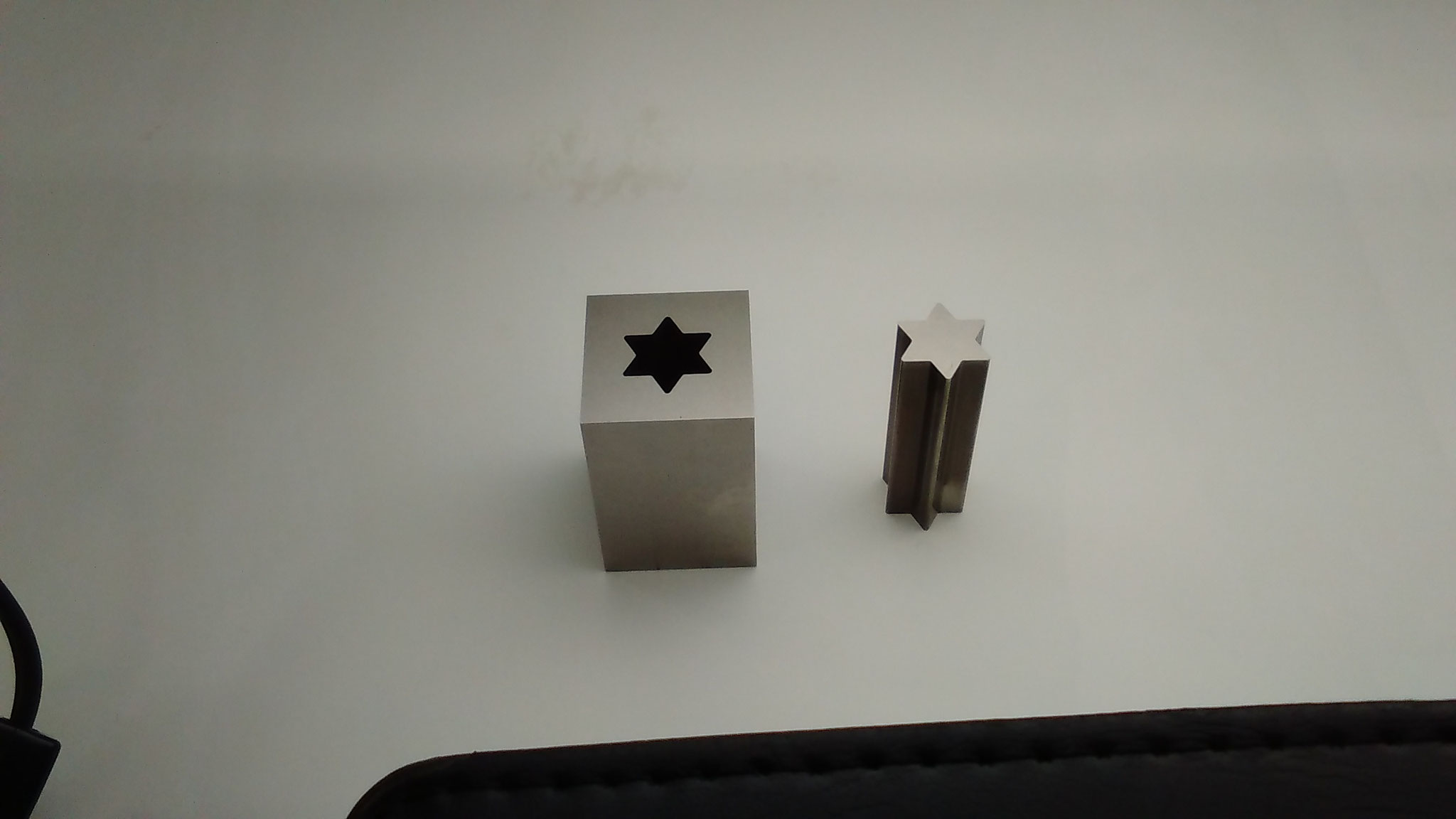

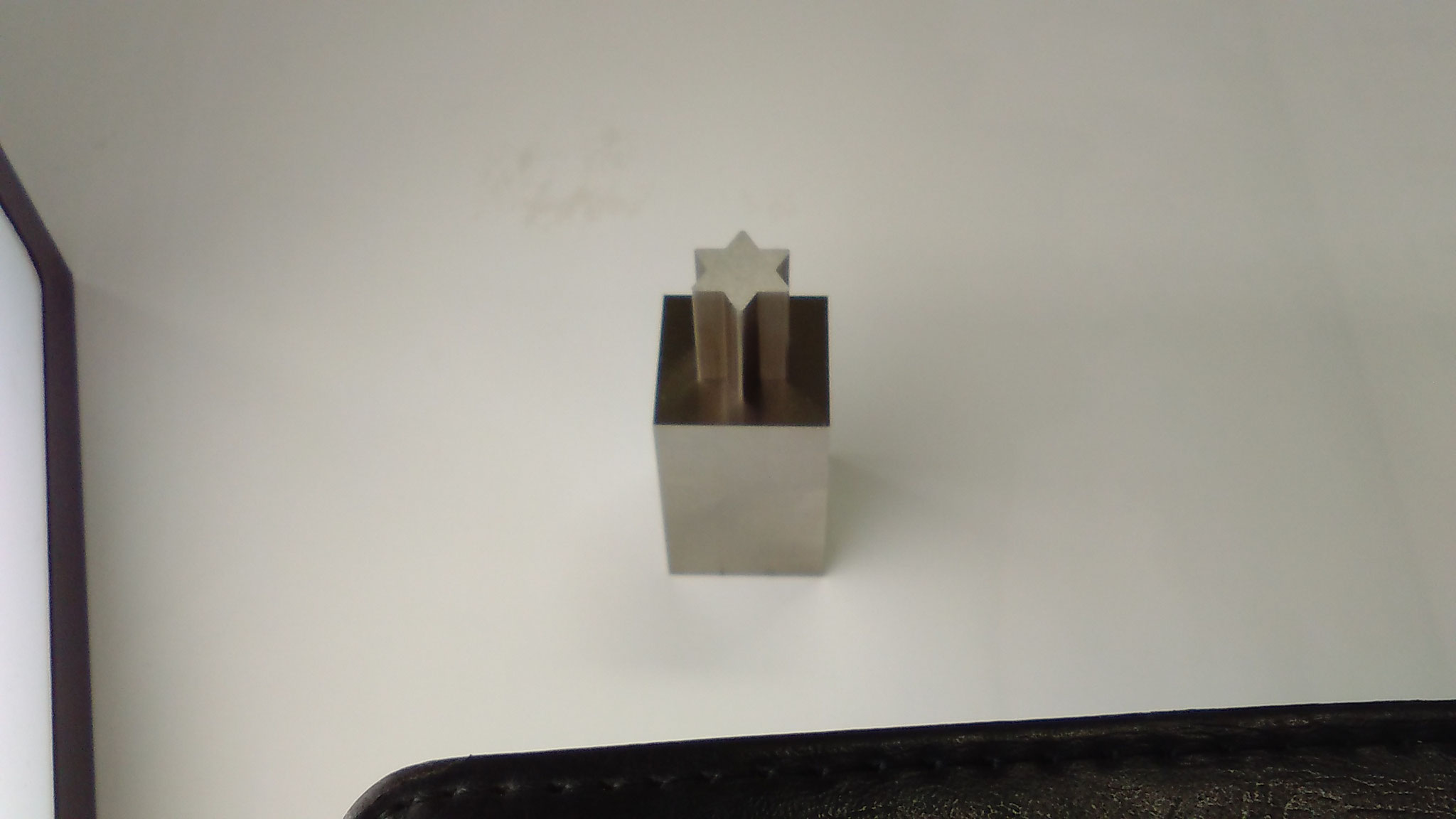

上下異形状 view1

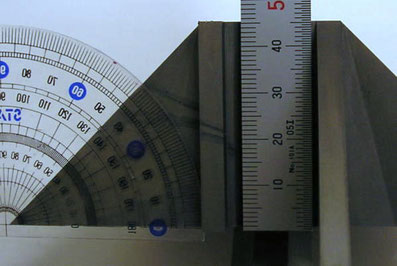

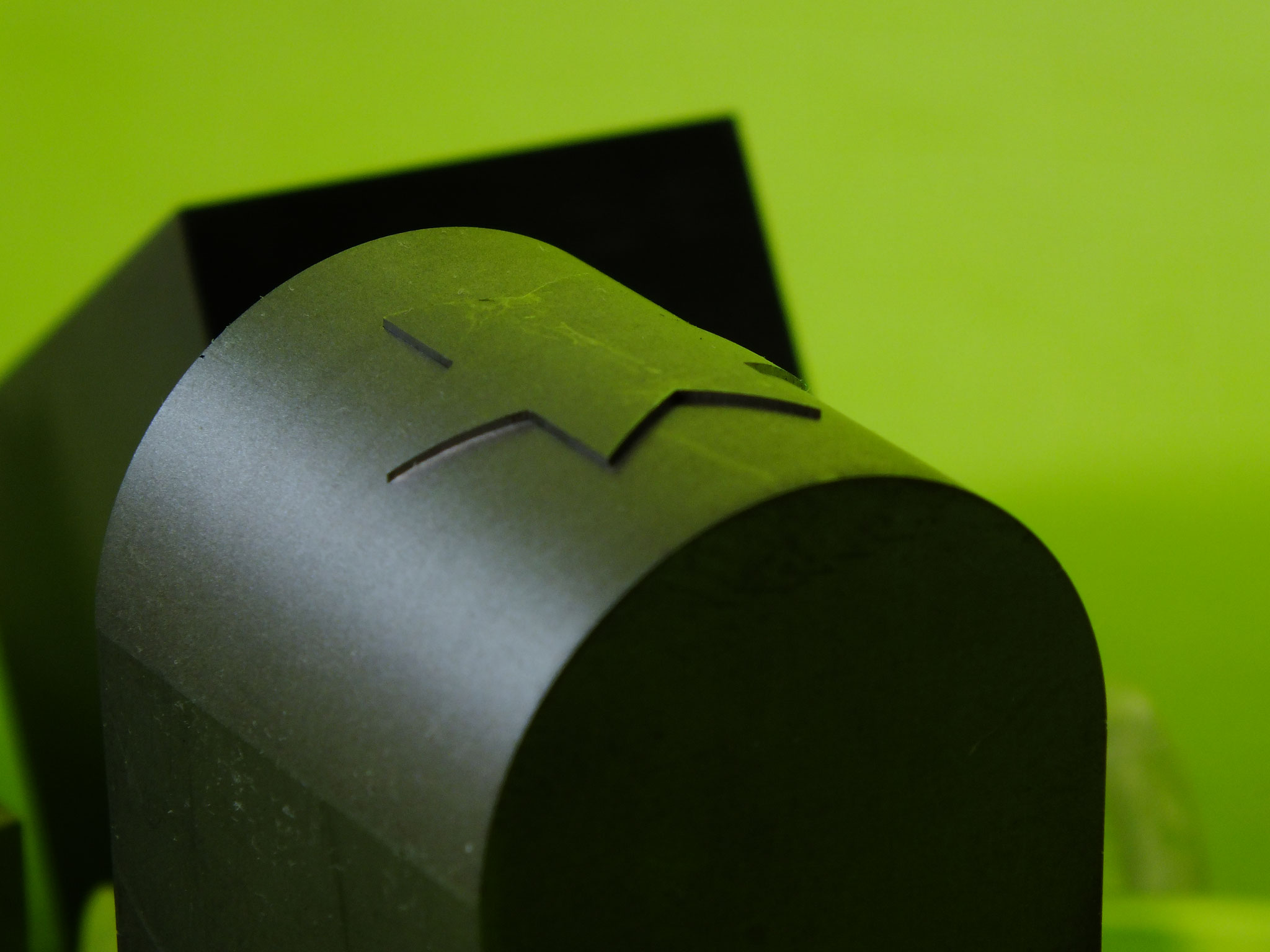

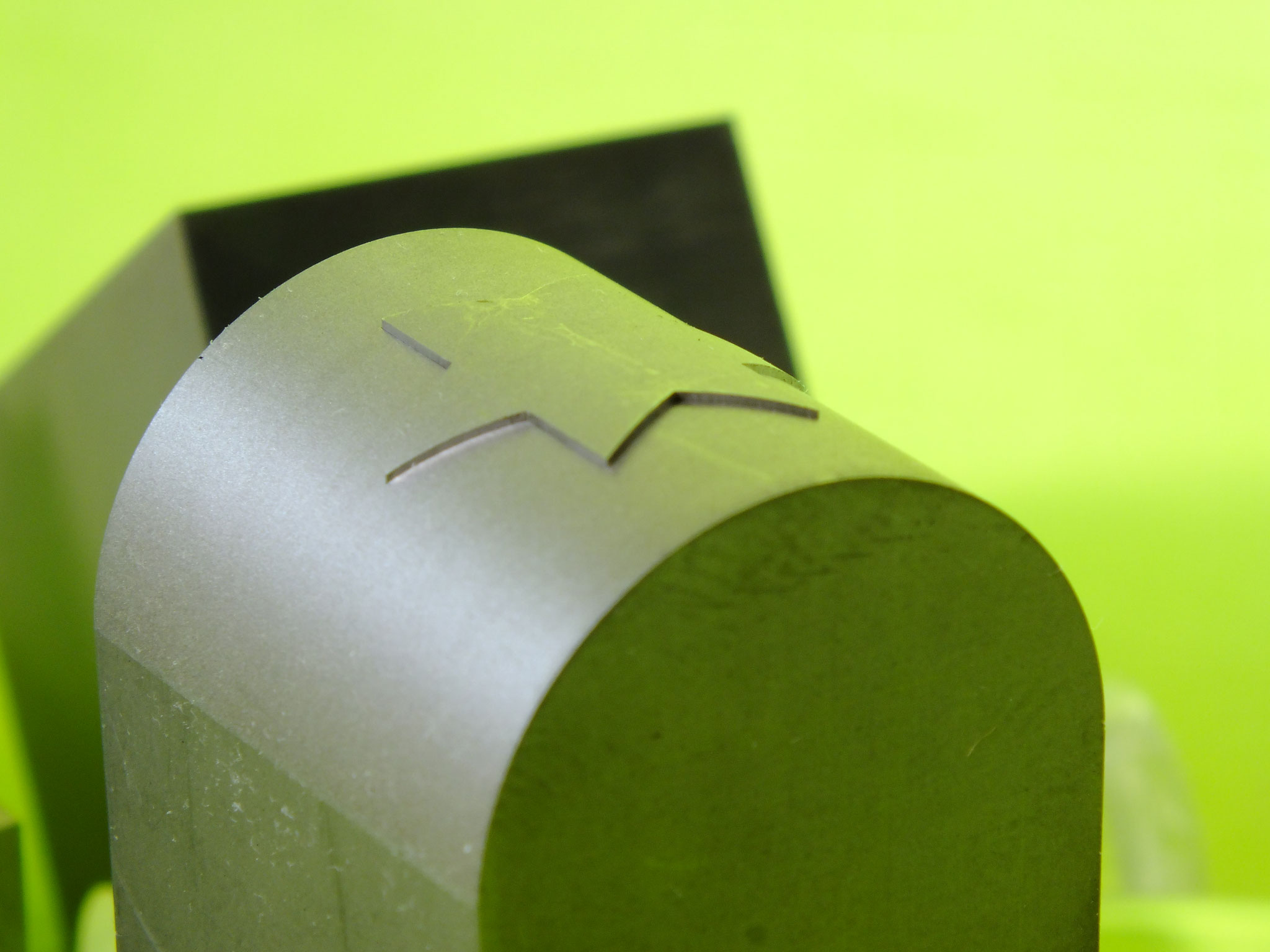

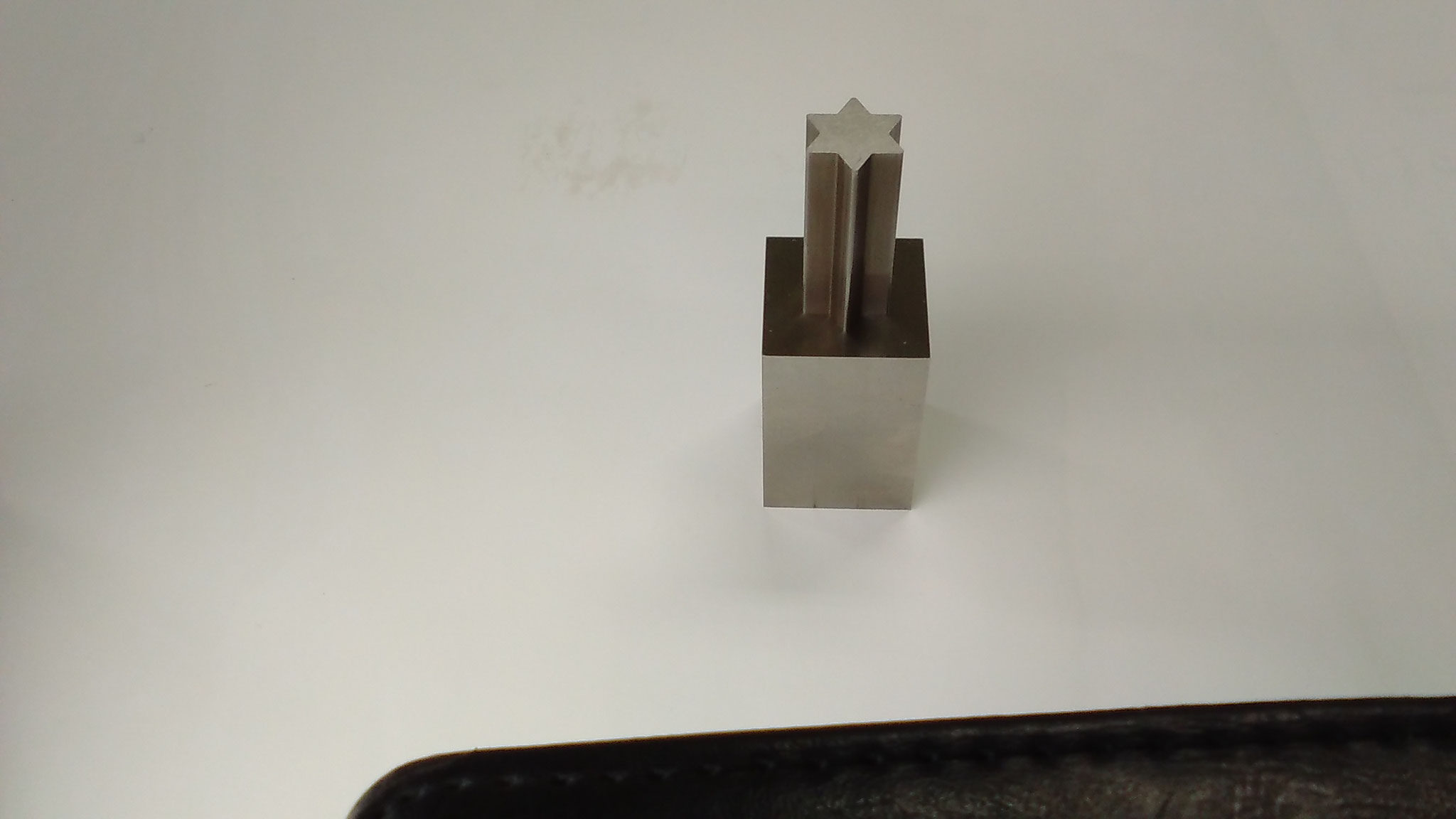

上下異形状 view2

<上下異形状加工>

サンプルは板厚45mm

3rd cut

テーパー角度45



加工面粗度表示

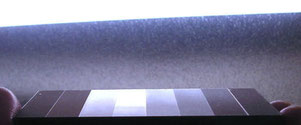

加工面粗度、照明に当てて

照明を当ててみました。

同じカット数でも左の無電解加工の方が奇麗に仕上がります。

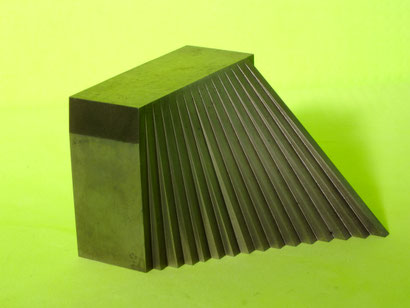

加工面をカット回数毎に

        分けてみました。

無電解4th cutで寸法精度±0.002㎜、

     面粗度2μmRyが可能です。



通常3rd cutでも寸法精度0.01㎜以内で加工できます。

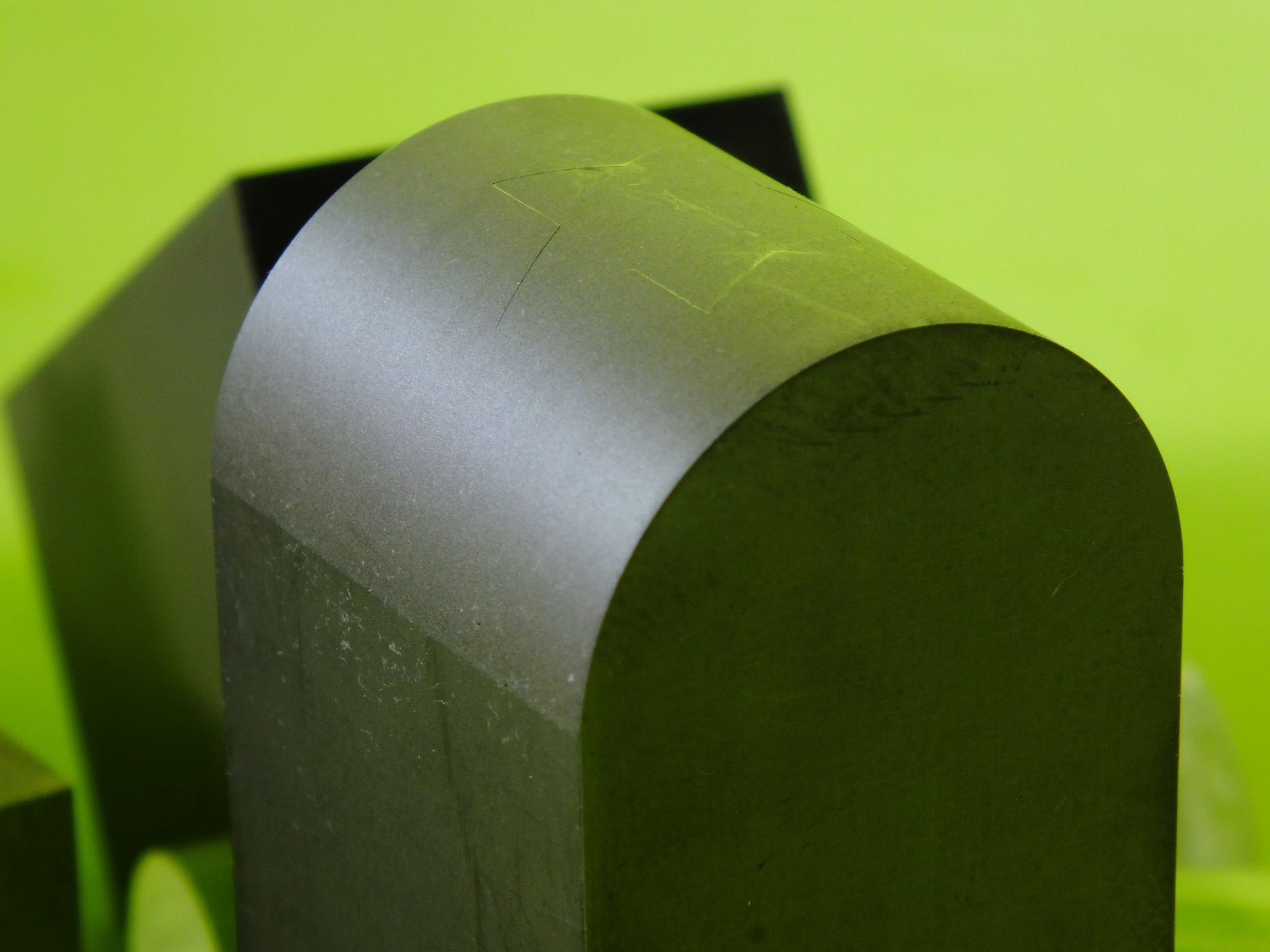

3次加工 view1

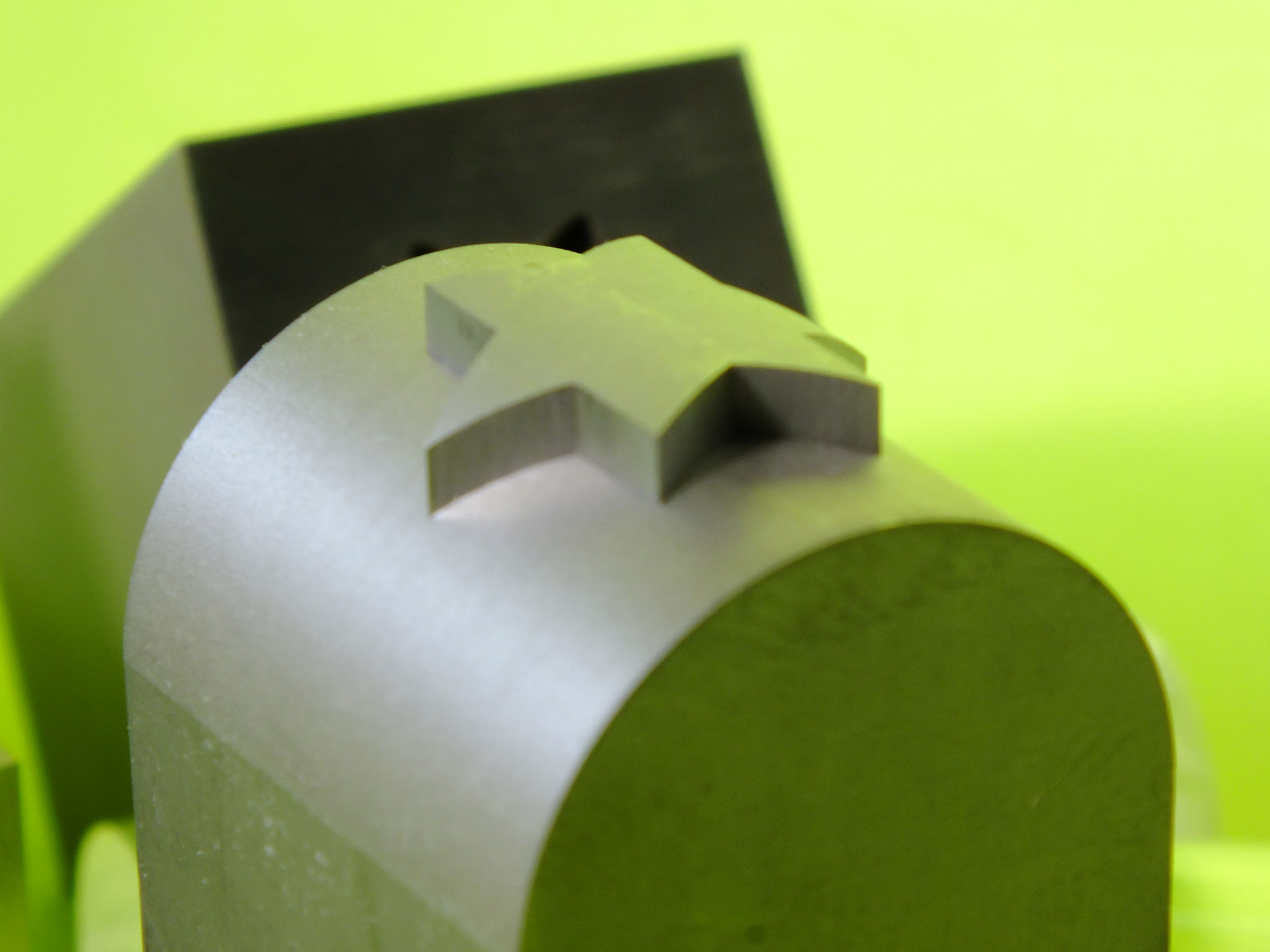

3次加工 view3
3次加工 view2
3次加工 view4

全てワイヤーカットで仕上げました。

(3次加工まで)



10x10 400mm

10x10

板厚400mm

3RD CUT仕上の加工



板厚400mmでタイコ0.01mm以内の加工が出来ます。

(実寸10.000~10.010)

10x10 横にして400mm測定
10mm測定 view2
10mm測定 view1
10mm測定 view3

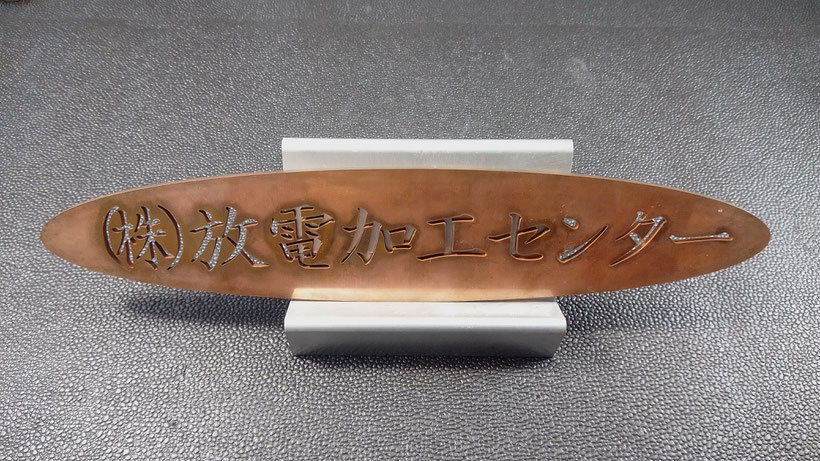

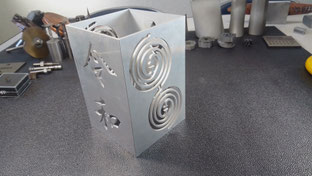

文字加工 view1
文字加工 view2

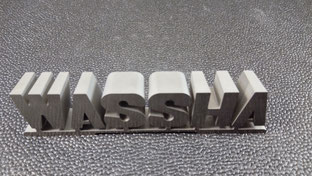

アルファベット文字の加工

(一筆書き)



はすば歯車

はすば歯車加工

4th cut
